EL MAPA TOPOGRÁFICO
El mapa topográfico es una representación de la superficie terrestre mediante curvas de nivel que tiene como finalidad mostrar las variaciones del relieve de la Tierra. Además de las curvas de nivel, suelen incluirse otras variables geográficas como la vegetación, los suelos, la red hidrográfica, las localidades…, todas ellas con su correspondiente color y símbolo.
Una curva de nivel es una línea dibujada en un mapa que une puntos que representan a los lugares que están a la misma altitud o altura sobre el nivel del mar. Las curvas de nivel son cerradas, equidistantes y no pueden cortarse entre si. Una de cada cuatro o cinco curvas se dibuja con un mayor grosor y se rotula su altitud correspondiente; son las llamadas curvas maestras y, entre ellas, se describen las curvas de nivel intermedias.
LA ESCALA CARTOGRÁFICA
Las escalas se escriben en forma de fracción donde el numerador indica el valor del plano y el denominador el valor de la realidad. Por ejemplo la escala 1:500, significa que un cm del plano equivale a 500 cm en la realidad.
- Ejemplos: 1:1 , 1:10 , 1:500 , 5:1 , 50:1
En los mapas suele aparecer una escala gráfica, que es un pequeño rótulo representando una regla graduada, con la equivalencia de la distancia. Para calcular la distancia real debemos medir la distancia en el mapa y multiplicarla por la escala. Para pasar de la distancia real a la representación sobre el mapa debemos dividirla por la escala. Hay que tener en cuenta que siempre obtendremos resultados en las unidades en las que hayamos tomado las medidas.
Cuanto mayor sea el denominador más pequeño será el mapa final que obtendremos, decimos que una escala es pequeña cuando obtenemos un mapa pequeño, y grande cuando obtenemos mapas grandes para la representación del mismo elemento.
Las diferentes escalas nos permiten estudiar fenómenos diferentes. A una escala de 1:50 y 1:100 se pueden estudiar fenómenos de mucho detalle (se puede dibujar una casa, por ejemplo). Esas representaciones se llaman específicamente planos.
Con escalas entre 1:5.000 y 1:20.000 podemos representar planos callejeros de ciudades. Entre 1:20.000 y 1:50.000 podemos estudiar comarcas y municipios. Entre el 1:50.000 y el 1:200.000 podemos estudiar regiones y carreteras. Entre 1:200.000 y 1:1.000.000 podemos ver los países y sus divisiones. A escalas inferiores a 1:1.000.000 podemos ver continentes y hasta el mundo entero.
PERFIL TOPOGRÁFICO
Mediante el dibujo de un gráfico, con las distancias en el eje de las X y las altitudes en el eje de las Y, se puede trazar el perfil de una sección transversal del terreno que muestre su elevación. Si se exagera la escala de las altitudes, se podrá observar con claridad las formas de las montañas y de los valles.
ELABORACIÓN DE UN PERFIL A PARTIR DE UN MAPA TOPOGRÁFICO
Para levantar un perfil o corte de la superficie terrestre se debe utilizar parte de la información que proporciona un mapa topográfico: las curvas de nivel y la escala. Los datos de las curvas de nivel que aparecen en el mapa topográfico se trasladan a un gráfico basado en el sistema de coordenadas: el eje vertical refleja las altitudes y el horizontal, la distancia.
La elaboración de un corte topográfico sin el uso de un ordenador requiere varios materiales: lápiz, mapa topográfico de la zona elegida a escala apropiada, papel milimetrado o cuadriculado para facilitar el trazado de líneas, y papel transparente (vegetal o similar) que se colocará sobre la zona escogida para realizar el perfil y sobre el que se trabajará para no estropear el mapa.

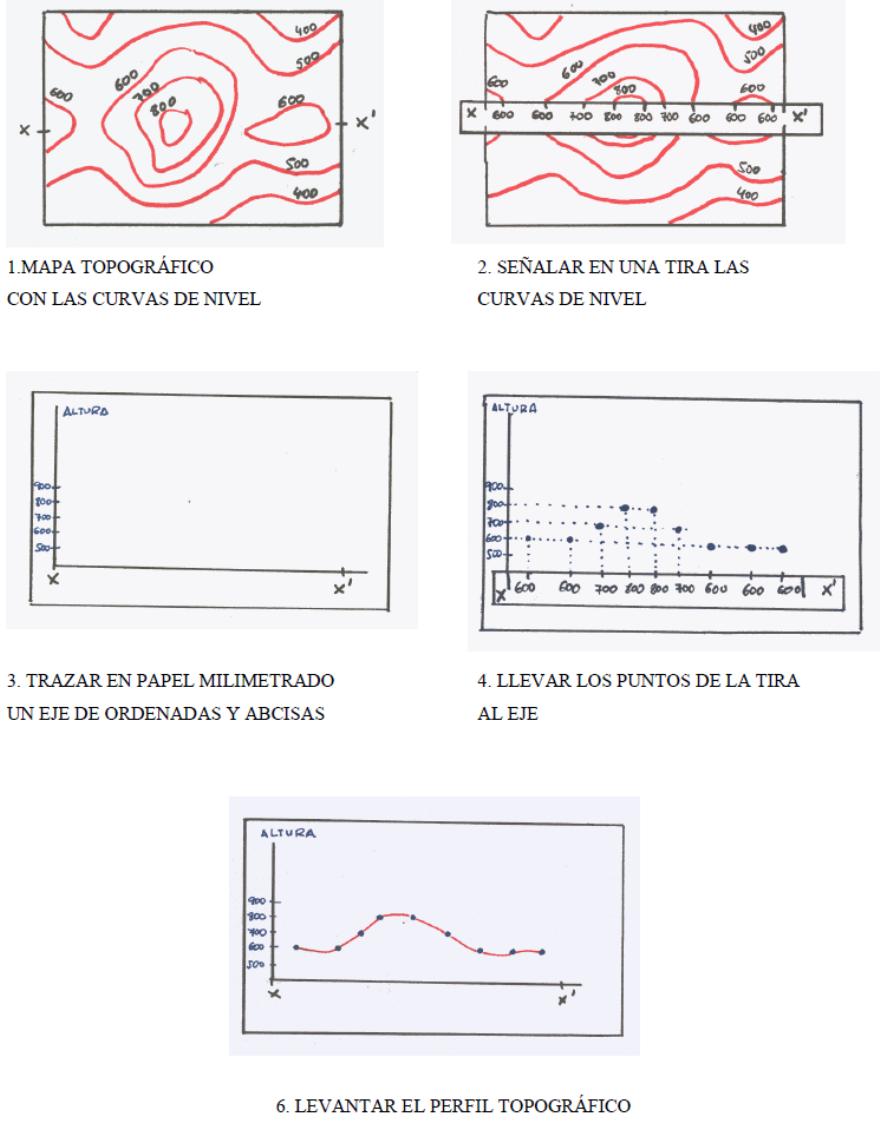

Tras seleccionar en el mapa la zona a perfilar, se traza una línea recta para unir dos puntos (X y X’) sobre el papel transparente, teniendo en cuenta que debe cortar perpendicularmente las curvas de nivel. Sobre esa línea se marcan cada una de las curvas de nivel del mapa que se cruzan con ella y se anota en cada señal la altitud de la curva con lápiz para que después se pueda borrar. Es conveniente marcar solo las curvas maestras si las curvas de nivel están muy juntas, es decir, si el relieve es muy accidentado.
En el papel milimetrado se dibuja un eje de coordenadas teniendo en cuenta las escalas decididas. El eje horizontal debe tener la misma escala del mapa topográfico. El eje vertical, que presenta la altitud o la elevación del terreno, no debe tener una escala demasiado exagerada y esta se decidirá en función de la topografía de la zona (conviene observar cuáles son las curvas de nivel mayor y menor); por ejemplo, para un mapa de escala 1:50.000 podría ser 1:25.000, sabiendo que 1 cm en el mapa son 100 m de altitud en la realidad.
La recta X-X’ trazada sobre el papel transparente se hace coincidir con el eje horizontal del papel milimetrado, evitando que se mueva. Con la información de altitud de cada curva de nivel apuntada a lápiz, se levanta cada punto del eje horizontal hacia arriba hasta alcanzar la altitud correspondiente en el eje vertical, marcando los nuevos puntos.
Una vez señalados todos, los puntos se unen con una línea. Esta línea muestra el perfil del relieve en línea recta entre los dos puntos seleccionados X y X’.
CUESTIONES
- Localiza en el mapa de la última página los puntos de mayor y de menor cota.
- Utiliza la escala para calcular la distancia entre la Font del Molí, la Font de la Solsida y la Font de l’Alqueria.
- Indica la cota aproximada de las tres fuentes indicadas.
- ¿Qué ruta seguirías para ir hasta el pico Puig Campana (aunque no se indica su nombre, puedes reconocerlo como un triángulo situado en la parte superior izquierda del mapa) con el mínimo esfuerzo? ¿por qué?
- ¿Qué ladera del pico Puig Campana tiene más pendiente? Razona tu respuesta.
- ¿Cuál es la altura del Puig Campana, del Alto de la Cortina, de la Mamelleta y del Tossal de Grau?
- Realiza los cortes, en línea recta, del recorrido X-X’ y del recorrido Y-Y’, utilizando sólo las líneas maestras.
